Valoa tunneliin...

[Sam Salonen]

Uuden suuremman altaan myötä eteen tuli valojen suhteen ongelma, nykyisessä altaassa käytössä oleva Maxspect Razor 120W ei yksinään tulisi riittämään 120cm pitkään akvaarioon. Vaihtoehtoja oli jokunen; a) hankkia toinen Razori rinnalle b) hankkia joku toinen riittävän iso ja voimakas valo tilalle c) rakentaa itse juuri sopiva valo altaalle.

Pienen pohtimisen tuloksena päädyin vaihtoehtoon C - rakentaisin itse valon juuri sellaisella valokokoonpanolla joka mielyttäisi minua. Koska ulkonäkö on mielestäni suhteellisen tärkeä asia valojen kohdalla joutui miettimään hiukan tarkemmin miten koko paketti pitäisi hoitaa järkevästi. Riittävän tehokkaan ja oikeanlaisilla valoilla varustetun ledivalon tekeminen ei itsessään ole hankalaa, ulkonäkö on se kimurantimpi osuus.

Lopputuloksena päädyin ratkaisuun jossa ledit ovat juotettuna 120x120mm kokoisille alumiinisille piirilevyille (5:llä kanavalla), piirilevyt kiinnitetään 362mm leveään, 35mm korkeaan ja 1000mm pitkään alumiinisiileen. Koristamaan pakettia lisätään siilen alle 10mm paksu laserleikattu akryylilevy. Siilen pääliosaan tehdään 200mm läpimitaltaan olevat upotukset tuulettimille (BitFenix Spectre 200mm). Tuulettimet pyörivät max 700rpm tuottaen < 20db ja ~80m³/h ilmavirtauksen.

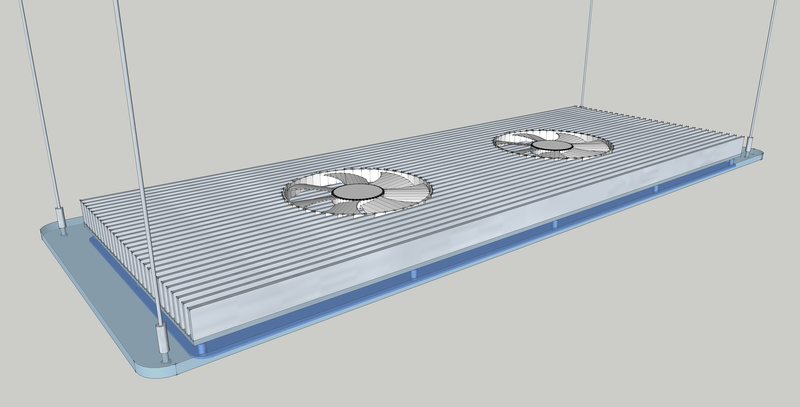

Sketchuppi valosta

Valossa on siis yhteensä 120 lediä tuottaen maksimissaan ~315W valotehon (120 * 3,75V * 700mA). Valossa on 5 kanavaa joissa ledejä seuraavasti:
1. Bridgelux 10kK (BXCE4545452-G1-B)
2. Epistar 445-455nm (ES--CABLV45)
3. Epileds 400-410nm & 410-430nm (EP-U4545K-A3)
4. Epistar 465-475nm (ES--CADBV45P)
5. Bridgelux 15kK (BXCE4545452-G1-B)

Piirilevy ledeille


Virtalähde, driverit ja ohjain sijoitetaan kaappiin ja valosta tulee ulos 3 johtoa; 2 johtoa (2 x 10 x AWG22) sähköille (48V/700mA) ja yksi tuulettimien sähköille, lämpöantureille sekä mahdollisesti kuuvalolle. Valon hallinta hoituu DIY-kontrollerilla josta enemmän turinaa täällä.

Jäähysiili on parasta aikaa matkalla työstettäväksi ja toivon mukaan se olisi valmis ensi viikolla ja sen voisi toimittaa Suomeen. Akryylilevyn pitäisi myös olla niihin aikoihin valmis, joten oikein hyvällä tuurilla saa aloittaa kasaamista parin viikon päästä.

Projektiin meneviä pulikoita (jotain varmasti unohtunut):

Valo
1. 1 x 362x35x1000mm alumiiniprofiili (Gorini SRL)
2. 1 x 412x10x1100mm akryylilevy (Plexishop.it)
3. 1 x Arcadia ripustus-setti (Akvaariokeskus)
4. 2 x BitFenix Spectre 200mm tuuletin (Jimms.fi)
5. 12 x 120x120mm alumiinipiirilevy ledeille (Aliexpress)
6. 120 x ledit (10kK, 15kK, 445-455nm, 465-475nm, 410-430nm) (Aliexpress)

Sähkö
1. 1 x 400W 48V/8.3A virtalähde IP67 (Aliexpress)
2. 10 x MeanWell LDD-700H driver (Mouser)
3. 2 x 100x100mm piirilevyt LDD:lle (IteadStudio)
4. 20 x 3.5mm ruuviterminaali (Aliexpress)
5. 1 x 12V/1A virtalähde (Aliexpress)
6. 10 x 10xAWG22 kaapelia (Mouser)
7. 30 x 0.6mm johtoa (Partco)
8. 10 x 10k 1206 vastuksia (Aliexpress)

Kontrolleri
1. 1 x Arduino Uno (Aliexpress)
2. 1 x DS1307 RTC (Aliexpress)
3. 1 x 16x2 LCD (Aliexpress)
4. 1 x i2C LCD ohjain (Aliexpress)
5. 2 x DS18B20 lämpöanturi (Aliexpress)
6. 1 x 12-bit 16-chan PWM ohjain (Adafruit)
7. 1 x 5V relay module (Aliexpress)
8. 1 x Rotary encoder (Aliexpress)
9. N x johtoa, protolautoja ja muuta nippeliä

[RoopeB]

Erittäin mielenkiintoinen projekti kaikkinensa!

Tästä kyllä saa ihan semmoisen kutinan, että uskaltaisikohan sitä itsekin yrittää vastaavaa.

[Sam Salonen]

Jäähyt ovat vihdoin matkalla pohjoiseen, hyvällä tuurilla niitä pääsee käpistelemään ennen Joulua

[Heska]

Ihan Pro näköinen valaisin tulossa ja ominaisuuksia voi laajentavat tarvittaessa

[tounison]

Miten tämä proggis on jatkunut(oli linkki tuossa toisessa ketjussa ) Siiliin on jyrsitty tehtaalla noi pyöreät paikat tuulettimelle. Kuvassa oli perinteinen neliö paikka kotelotuulettemille.

[Sam Salonen]

Miten tämä proggis on jatkunut(oli linkki tuossa toisessa ketjussa ) Siiliin on jyrsitty tehtaalla noi pyöreät paikat tuulettimelle. Kuvassa oli perinteinen neliö paikka kotelotuulettemille.

Protoilukuvassa väärä muoto fööneille Jäähyt ovat paraikaa matkalla tänne, seurannan mukaan jossain Tanskan ja Suomen välimaastossa.

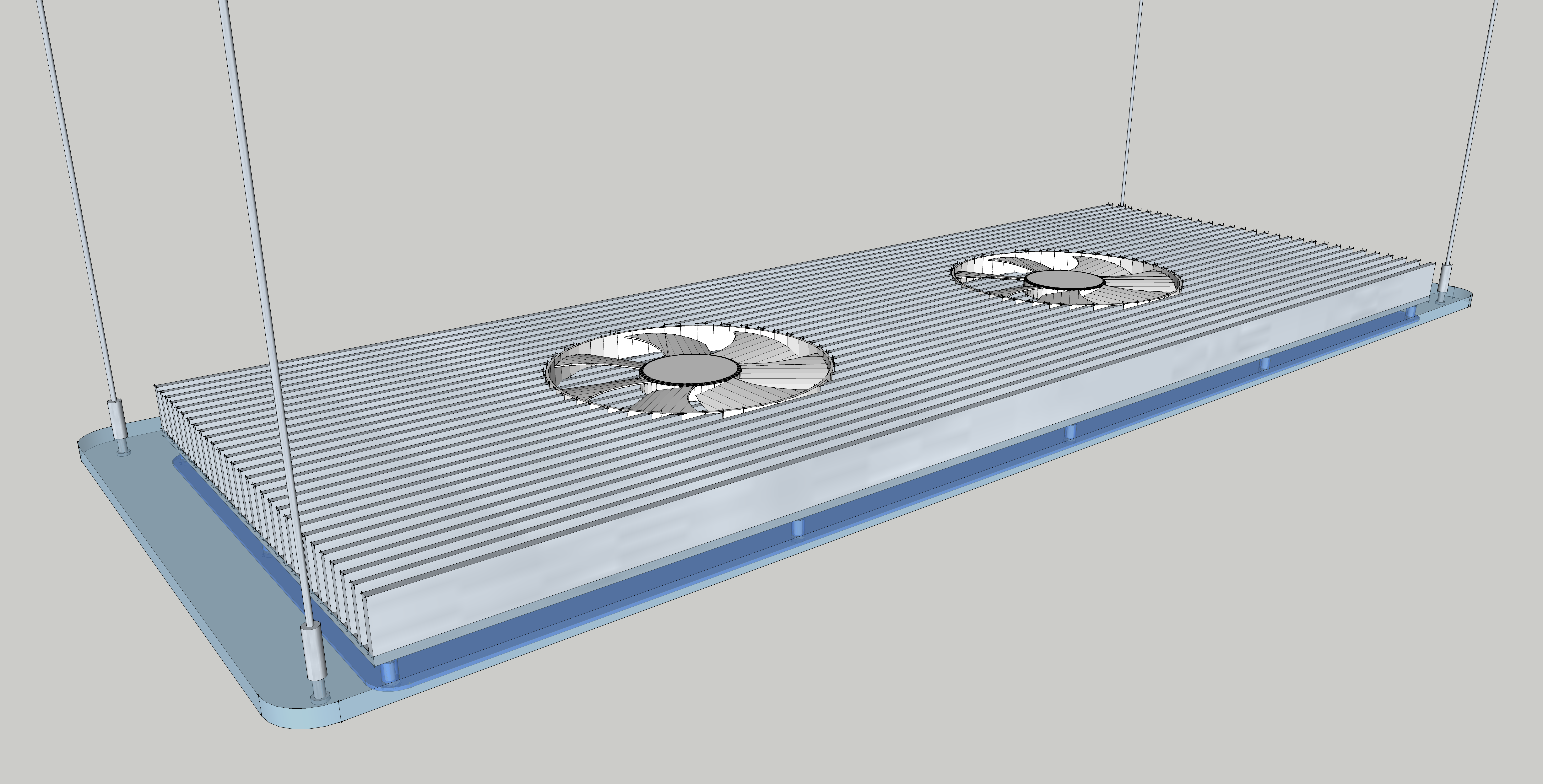

Tässä päivitetty kuva joka vastaa enemmän todellisuutta tulevasta =)

[Koomikko]

Hienolta näyttää. Oletko miettinyt miten tuo jäähdytys tuulettimilla toimii? Jos tuulettimet imevät ilmaa niin mistä ne sitä ilmaa imevät. Tai jos tuulettimet puhaltavat ilmaa niin minne ne sitä ilmaa puhaltavat. Tuulettimet ovat kuvan perusteella lähes kiinni jäähdytyselementissä tai ainakin tuulettimen ja elementin väli on vain millejä. Miten tuuletin saa tarvitsemansa ilman. Tuulettimet voi alkaa pitämään meteliä kun ilma ei liiku vaikka ropellit pyörivät. Ilmavirtaus tuolla systeemillä ei voi olla 80m3/h vaan lähempänä nollaa.

[Aqualung]

Ilma imetään ylhäältäpäin ja poistuu sivuillepäin (ja keskelle). Ja mitä niihin milleihin siilin pohjan ja flektien alaosan välissä tulee, niin niitä on kyllä useita. Eikä ainakaan miehen käsi pyörivän föönin päällä/alla vaikuta tuottoon eikä ääneen (siis sen puutteeseen) mitenkään. Ei tämä oma lapioni nyt ihan Manun kaliiperia ole, mutta uskallanpa kuitenkin väittää näin. Mahdollinen ilman vastapaine siis tuskin aiheuttaa muuta kuin pyörimisnopeuden pientä hidastumista. Lamojen rakenne on yllättävän jäykkä enkä usko että niitä ainakaan lähtee taivuttamaan, toki kaikesta tästä on helpompi raportoida sitten valmiin tuotteen ääreltä.

Mistäkö tiedän? No tuo Italiassa pystyyn nostettu jäähy on muuttamassa Lietoon.

[Koomikko]

Toivotaan että toimii. Mitä itse noiden tietokoneet tuulettimien kanssa on puuhastellut niin voin sanoa että tuuletin tarvitsee tilaa toimiakseen. Ton voi kokeilla laittamalla kotelotuulettimen suoraan pöydän pinnalle. Ilma ei pahemmin liiku kun puhallin ei voi puhaltaa sitä mihinkään kun se on pöydässä kiinni ja samalla ääni kovenee. Vähän sama kun kädellä suljet hiustenkuivaajan tötterön. Ei se fööni paljon puhalla. Tuossa kuvassakin tuuletin on alumiinilevyssä kiinni ja ympärillä vielä pyöreärengas. Ima ei siis pääse poistumaan sivuillepäin eikä keskelle. Jos tuuletin olisi noiden jäähdytysrimojen päällä se pystyisi edes vähän poistamaan ilmaan. Nythän ilmalla ei ole mitään poistumistietä kun sitä puhalletaan alaspäin.

[Aqualung]

Psst. Se ei ole alumiinilevyssä kiinni.

[Koomikko]

Psst. Se ei ole alumiinilevyssä kiinni.

Kuvien perusteella näyttäsi olevan. Jäähdytyselementissä oleva upotus näyttää niin matalalta ettei sinne voi isoa rakoa jäädä jos tuuletin asennetaan sinne upotukseen kuten kuvassa on tehty. Ei sinne voi jäädä tarpeeksi tilaa ilman poistumiselle. Mistä tuo malli on otettu. En ole missään nähnyt että tuulettimet olisi noin asennettu. Onko ideaa testattu?

[Sam Salonen]

Psst. Se ei ole alumiinilevyssä kiinni.

Kuvien perusteella näyttäsi olevan. Jäähdytyselementissä oleva upotus näyttää niin matalalta ettei sinne voi isoa rakoa jäädä jos tuuletin asennetaan sinne upotukseen kuten kuvassa on tehty. Ei sinne voi jäädä tarpeeksi tilaa ilman poistumiselle. Mistä tuo malli on otettu. En ole missään nähnyt että tuulettimet olisi noin asennettu. Onko ideaa testattu?

Tilaa jää tuulettimen alle 11mm. Siili on 35mm korkea ja tuo tuulettimelle tehty upotus on 20mm syvä. Idea on testattu tuttavan toimesta onnistuneesti, tosin 40mm korkealla siilellä ja 25mm paksulla tuulettimella (=> saman verran tilaa tuulettimen alla).

Tuuletin on tuossa kokoonpanossa hieman ylimääräinen varotoimenpide, laskelmien mukaan tuo siili riittää yksinään passiivisena jäähdyttämään ledejä ja liitosta riittävästi.

Jos esim vertaa näihin kuuluisiin Kiinalaisiin (ja Suomalaisiin) 120W ledeihin joissa on pelkästään MCPCB jota tuuletetaan vähintään yhtä ahtaasti, niissä MCPCB:n pinta-ala on luokkaa 40x20cm (~800cm²) per 55 lediä eikä niissä ole mitään alumiiniripaa lisäjäähdytystä tarjoamassa. Tässä jo pelkkä MCPCB pinta-ala on 12 x 12cm x 12cm (~1700cm²) ja lisänä 4000cm² alumiiniprofiilia (~16kg).

[Koomikko]

11mm kuulostaa vähältä kun sivuillakaan ei ole vapaata tilaa ilman poistumiselle. 20mm syvä upotus ja tilaa tuulettimen alle jää 11mm. Aika ohut 9mm tuuletin tuohon on tulossa jos se upotukseen mahtuu. Ainakin kuvien mukanaan tuuletin ei tule rimojen yli. Piirroksessa näkyy että tuulettimen alla olisi vielä jäähdytysrimaa jäljellä mutta oikeassa versiossa rimat on työstetty kokonaan pois. Mulla vaan on suuri epäily miten tuuletin toimii kun se asennetaan nois ahtaaseen lähes umpinaiseen tilaan missä tilaa ei ole juuri tuuletinta enempää. Mut noi jäähdytys elementit itsessään jo piisaa niin ei sitä tuuletusta paljon tarvitakkaan.

Näissä suomessakin myytävissä 120w ledi valoissa tuulettimet on paljon väljemmässä tilassa. Tuulettimella on edessä paremmin tilaa minne puhaltaa ja sivuilla tila on täysin avoin.

[Sam Salonen]

11mm kuulostaa vähältä kun sivuillakaan ei ole vapaata tilaa ilman poistumiselle. 20mm syvä upotus ja tilaa tuulettimen alle jää 11mm. Aika ohut 9mm tuuletin tuohon on tulossa jos se upotukseen mahtuu. Ainakin kuvien mukanaan tuuletin ei tule rimojen yli.

Siili 35mm paksu, "pohjalevy" siilessä 4mm paksu => ripojen korkeuus 35mm - 4mm = 31mm Tuuletin 20mm paksu, eli 31mm -20mm = 11mm tilaa tuulettimen alapuolella. Mutta kuten jo todettua niin tuo siili yksinään jäähdyttää paremmin kuin esimerkiksi nuo äänekkäästi tuuletetut 120W tekeleet.

[Aqualung]

No tänävuonna joulu tuli aikaisin ja voin nyt sitten täysin ilman konditionaaleja todeta etteä siilissä on tilaa ilmalle virrata, tuuletin ei rämise.

Videoissa väliaikaiset molexit kiinni, joten jättääkää johdotus vielä huomioimatta. Ainoa aavistuksen häiritsevä piirre on tuon keskiötarran oleminen aavistuksen offsetissä.

Nollasta sataan

Smoothly does it

[Aqualung]

Muutama tunti 50% teholla siili on lämmennyt ehkä ihan aavistuksen yl huonelämmön. Ei paha.

http://youtu.be/ZalUjCec8NA

[Heska]

Hyvän näköinen akvaario ja valaisin, oletko ottanut käyttön jo auringon nousu ja lasku ohjaukset?

[Aqualung]

Arduino on vielä tuhannen päreinä paffilodassa. Ehkä tänään saisi iltasella nakerrettua sitä kuosiin. Tai sitten osallistun tapetinrepimistalkoisiin. Hallitusneuvottelut vielä edessä.

[tokko001]

Hieno projekti, ja hauska nähdä myös panostusta ulkoasuun. Heatsinkin käyttäminen runkona noinkin rohkeasti on erinomainen idea.
Olen itsekin suunnitellut vastaavanlaista valaisinrakentelua jonkin aikaa, eikä mieleeni ole juolahtanutkaan mittatilausalumiiniprofiili (lähinnä kustannuskysymysten vuoksi). Saako kysyä, kuinka paljon profiili tuli maksamaan kaikkinensa cnc-työstettynä ja miksi tilasit sen juuri Italiasta? Viimeisimmässä videossa lamppu näyttäisi olevan toiminnassa ilman flektejä, tarvitseeko niitä siis ollenkaan noin massiivisen alumiinimötikän kanssa?

[Sam Salonen]

Italiasta tilaamisen pääsyy oli hinta. Johtuen Italialaisten kaupantekomieltymyksistä homma ei ollut ihan helppo, kyseinen firma (Goriri srl) ei nimittäin suostu myymään kuin Italialaisille. Ratkaisuna käytettiin Italialaista kaveria apuna joka osti profiilit meille Työstö hoitui sekin tuttavan toimesta Italiassa. Hintaa siileille tuli yhteensä vajaat 200€, työstö 100€ ja rahti Suomeen 50€. Yhden siilen hinnaksi muodostui näin vajaat 200€. Vastaavan kokoinen työstämätön siili olisi maksanut Suomesta n. 300€

Föönit lienee aika turhat. 50% tehoilla siili lämpenee karvan yli huonelämmön parissa tunnissa. Kesällä niistä voi olla hyötyä tai sitten ne ovat täysin turhat Aika massiivinen möhkäle tuo tosiaan on, minun 100x36,2x3,5cm siili painaa aika tarkkaan 10kg. Aqualungin 20cm pidempi ~12kg.

[tokko001]

Kiitos! Pitääpä alkaa miettiä tätä suuntaa myös ihan valmiiden komponenttien sijaan. Saksalaiset näemmä myyvät myös ekstruudattua jäähdytyselementtiä metrin mittaisena mikä voisi sopia (http://www.fischerelektronik.de). Jyrsimelle onkin sopivasti pääsy ihan koto-Suomessa. Pitääpä kysyä hintaa niiltä. Italia tuntuu juu hankalalta maalta käydä kauppaa..

[Sam Salonen]

Kiitos! Pitääpä alkaa miettiä tätä suuntaa myös ihan valmiiden komponenttien sijaan. Saksalaiset näemmä myyvät myös ekstruudattua jäähdytyselementtiä metrin mittaisena mikä voisi sopia (http://www.fischerelektronik.de). Jyrsimelle onkin sopivasti pääsy ihan koto-Suomessa. Pitääpä kysyä hintaa niiltä. Italia tuntuu juu hankalalta maalta käydä kauppaa..

Aika mukavat valikoimat tuolla Fisherillä! SK 523 menee aika lähelle tuota 362x35mm jota me käytettiin. Onko heidän hintatasosta jotain tietoa? Jos hinnat ovat järkeviä niin voisi jopa harkita v2.0 tekemistä jossain vaiheessa

[Sam Salonen]

Kiitos! Pitääpä alkaa miettiä tätä suuntaa myös ihan valmiiden komponenttien sijaan. Saksalaiset näemmä myyvät myös ekstruudattua jäähdytyselementtiä metrin mittaisena mikä voisi sopia (http://www.fischerelektronik.de). Jyrsimelle onkin sopivasti pääsy ihan koto-Suomessa. Pitääpä kysyä hintaa niiltä. Italia tuntuu juu hankalalta maalta käydä kauppaa..

Aika mukavat valikoimat tuolla Fisherillä! SK 523 menee aika lähelle tuota 362x35mm jota me käytettiin. Onko heidän hintatasosta jotain tietoa? Jos hinnat ovat järkeviä niin voisi jopa harkita v2.0 tekemistä jossain vaiheessa

Itse itselleni vastaten... Fisheriä edustaa Suomessa T&G Sarkkinen Jorvassa, hintaa metrin pätkälle SK 523 -profiilia tulee 239,85€ alv 0% Eli halvasta paikasta ei todellakaan ole kyse

[Koomikko]

Nyt on niin hieno valo että vedän kaikki epäilykseni takaisin ja jatkan kateellisena ihastelua

[tokko001]

Joo, mä olen jo siirtynyt katselemaan ebay-tarjontaa. Ihan yhtä päheetä ei saa, mutta esim muutamalla tällasella
http://www.ebay.de/itm/LED-Aquarienleuc ... 4162ac8c91
voisi saada aikaan ihan kohtalaisen rigin. Ulkonäkökysymykset pitää tosin ratkaista jotenkin tyylikkäästi...

Kiitos! Pitääpä alkaa miettiä tätä suuntaa myös ihan valmiiden komponenttien sijaan. Saksalaiset näemmä myyvät myös ekstruudattua jäähdytyselementtiä metrin mittaisena mikä voisi sopia (http://www.fischerelektronik.de). Jyrsimelle onkin sopivasti pääsy ihan koto-Suomessa. Pitääpä kysyä hintaa niiltä. Italia tuntuu juu hankalalta maalta käydä kauppaa..

Aika mukavat valikoimat tuolla Fisherillä! SK 523 menee aika lähelle tuota 362x35mm jota me käytettiin. Onko heidän hintatasosta jotain tietoa? Jos hinnat ovat järkeviä niin voisi jopa harkita v2.0 tekemistä jossain vaiheessa

Itse itselleni vastaten... Fisheriä edustaa Suomessa T&G Sarkkinen Jorvassa, hintaa metrin pätkälle SK 523 -profiilia tulee 239,85€ alv 0% Eli halvasta paikasta ei todellakaan ole kyse
